SMT 업계의 선구적인 접합 시스템인 L-900은 8~24mm 테이프를 완벽하게 처리할 수 있을 뿐만 아니라, 뛰어난 호환성과 가장 강력한 접합 통과 성능을 자랑합니다. 최대 9mm의 깊은 포켓, 5kg의 강력한 접합 테이프 접착력, 그리고 360도 비틀림 방지 기능을 갖추고 있습니다. 따라서 L-900은 지능형 접합기일 뿐만 아니라 SMT 생산 효율을 향상시키는 고정밀 도구이기도 합니다.
에이-8, 12, 16, 24mm 구성 요소 테이프 폭 지원
에이-지지지와 엠보싱 테이프
에이-최대 9mm 깊이의 포켓 지원
에이-커패시터 및 저항기에 대한 선택적 LCR 검증
에이-LCR 검증을 위한 독립적인 X/Y/Z 축 설계
에이-01005인치부터 부품 크기에 맞게 LCR 측정 프로브를 자동 조정합니다.
에이-지능형 비전 시스템
에이-사전 절단된 스테이션과 구성 요소를 사용한 자동 빈 포켓 감지피치 검증
에이-최대 98%의 우수한 FPY
에이-MES 지원
기술 사양
|
테이프 스플라이싱 체계 |
X축 반복성（mm） |
±0.01 |
|
Y축 반복성（mm） |
±0.01 |
|
|
테이프의 위치 정확도（mm） |
±0.2 |
|
|
정보 구성 요소 테이프 |
구성 요소 테이프 너비（mm） |
8/12/16/24 |
|
구성 요소 피치（mm） |
2/4/8/12/16/20/24 |
|
|
컴포넌트 포켓깊이 최대（mm） |
9 |
|
|
구성 요소 테이프 두께（8mm 줄자）（mm） |
0.25~1.25 |
|
|
컨베이어 시스템 |
컨베이어 높이（mm） |
930±15 |
|
되감기 장치 |
되감기 암 |
표준형 되감기 암 1개, 옵션형 되감기 암 2개 |
|
릴 크기（mm） |
최대 380이선택 사항 500 |
|
|
최대 하중（킬로그램） |
최대 20 |
|
|
디코딩 모드 |
되감기 암에 바코드 카메라 부착 |
선택 과목 |
|
|
||
|
스플라이싱 속도 |
사이클 시간(초) |
≤10에스（LCR 테스트 시간과 수동 공급 시간은 포함되지 않음） |
|
스플라이싱 용량 |
FPY 스플라이싱 |
98% |
|
스플라이싱 갭（mm） |
±0.1 |
|
|
재료 유입구의 토크 방지 용량 |
360도(플라스틱 스트랩, 양쪽 끝의 재료 유입 길이 250mm) |
|
|
소프트웨어 제어 |
자동 구성 요소 피치 식별 |
기준 |
|
구성 요소 크기 비교 |
기준 |
|
|
BOM 가져오기 마법사 |
기준 |
|
|
OCR |
선택 과목 |
|
|
LCR |
측정 정확도 |
±0.05% |
|
측정 범위 |
엘：0μH-1000H이기음：0pF-20mF이아르 자형：0~20MΩ |
|
|
측정 방법 |
양면 측정값 |
|
|
시험 합격률 |
95%（01005 구성 요소） |
|
|
전기 |
전원 공급 모드 |
24V DC 50Ah 리튬 배터리 |
|
배터리 시간(완전 충전 시)（시간） |
12-16 |
|
|
힘（여） |
최대 120 |
|
|
시설 요구 사항 |
무게（킬로그램） |
95 |
|
참조 치수（mm） |
540(W) × 540(L) × 1460(시간) |
|
|
기타 구성 선택 사항입니다 |
MES 사용자 정의, 바코드 프린터, 구성 요소 릴 정지 기능, 회전 속도 센서 기능,되감기 암을 위한 완벽한 기능, 레이저 높이 측정 기능, 자동 복귀 장치, 자동 테이프 너비 인식, 12-24mm 테이프를 위한 자동 테이프 피치 인식, 직접 전원 공급, 무선 충전, 모션 플랫폼, 고강도 모션 플랫폼. |
|
자동 접합 시스템의 그림

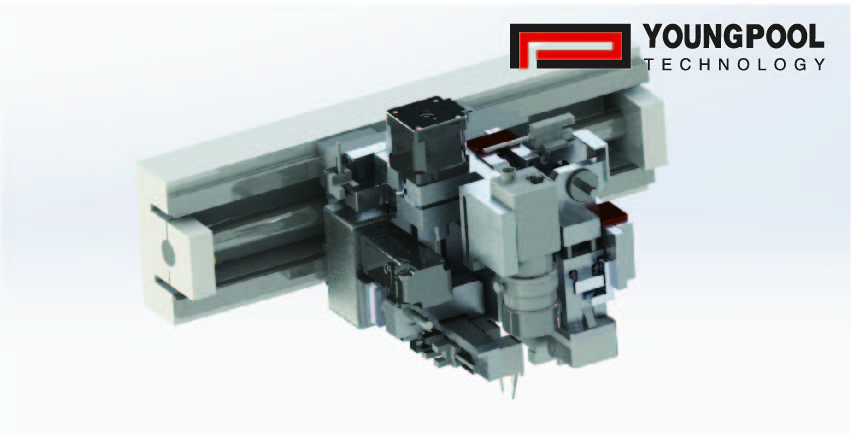

[접착 독립 축: 비전 시스템, LCR 측정,스플라이싱 메커니즘.]

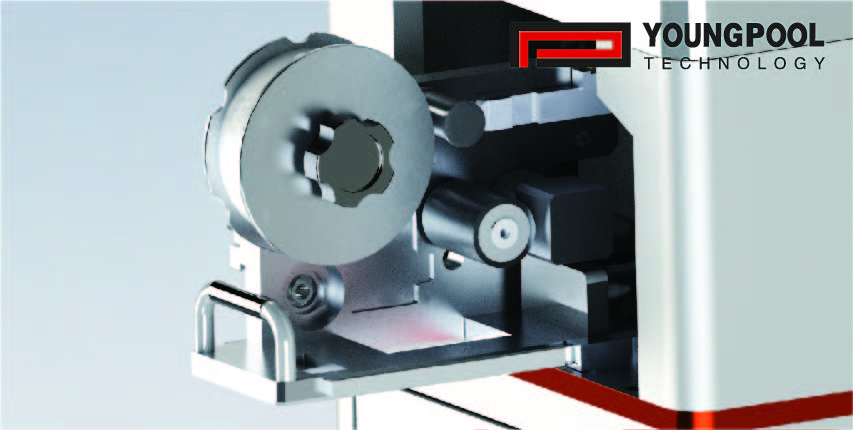

[캐리어 풀아웃 디자인: 스플라이싱 테이프 공급 시스템.]

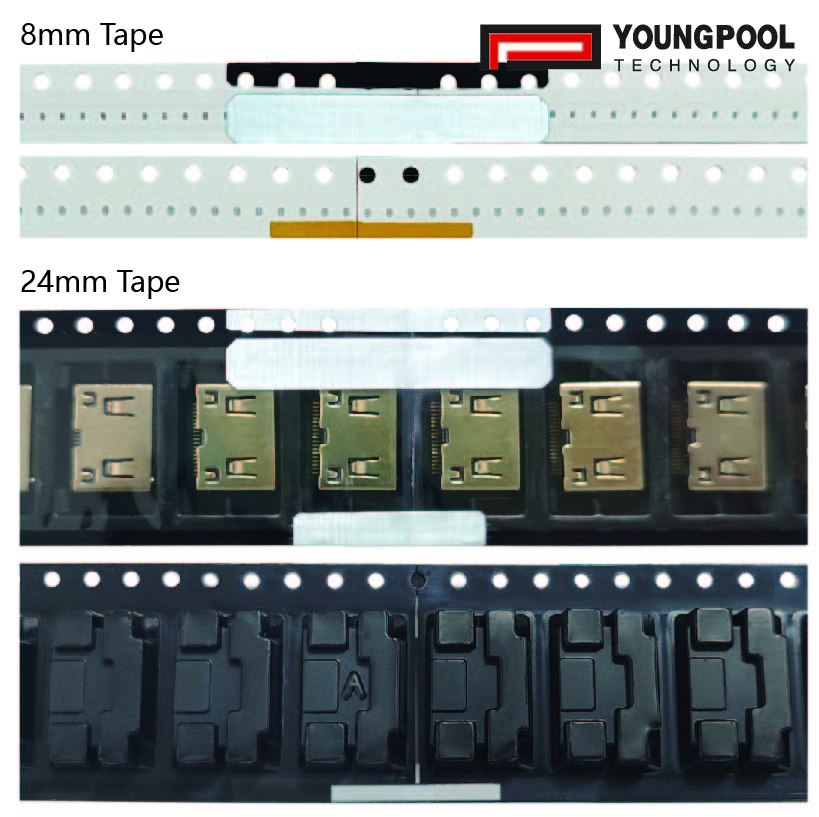

[독특한 스플라이싱 테이프 디자인: 상단면 접착만 가능]
스플라이싱 M기계 치수
â— 출판됨 2월 2024 , 모든 권리 보유
모든 사양은 기술 개발 또는 개선으로 인해 변경될 수 있습니다. 제품 관련 문의는 Youngpool Technonlogy(information@youngpool.com) 또는 지역 담당자에게 문의해 주십시오.
