M-900 자동 SMT 레이저 마킹기
M-900 자동 SMT 레이저 마킹기 ~이다 온라인 전자동 인쇄기. PCB 표면에 1D 코드, QR 코드, 텍스트, 기호 또는 그래픽을 인쇄하는 전문 장비입니다.
●
고품질의 1D 및 2D 코드, 텍스트, 로고, 광학 문자 등을 생성합니다.
●
최적의 성능을 위해 4가지 유형의 레이저(CO2, UV, 그린, 파이버)를 사용할 수 있습니다.
●
유연성과 처리량을 높이기 위해 상단 및 하단 듀얼 헤드 구성을 지원합니다.
●
표준 듀얼 카메라 구성, 동시 판독 및 마킹으로 성능 향상
처리량 및 품질
●
연기 감지 장치가 장착되어 있습니다.
●
작업장 바닥의 오염을 방지하는 연동 스위치가 있는 안전 인클로저
●

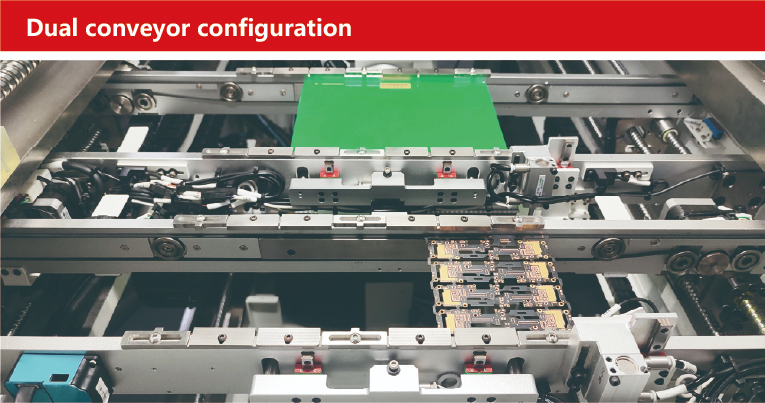

처리량 증대 및 유연성 향상을 위한 옵션형 이중 컨베이어 구성
●
다양한 부품 높이에 마킹할 때 유연성을 높이기 위해 Z축을 선택적으로 사용할 수 있습니다.
●
별도의 집진기가 기본 사양으로 제공됩니다.
●
높은 효율성, 고품질 마크 생성, 손쉬운 유지 관리
기술 사양
모델 번호
M2-900L
엠2-940L
M2-945L
M2-960L
레이저 타입
이산화탄소
자외선
녹색
섬유
파장
10.6 (μm)
355 (nm)
532 (nm)
1064 (nm)
레이저 출력(와트)
5/10
5/10
5/10
10/20/30
레이저 스팟 직경(μm)
80, 110, 140
15
스캔 속도(mm/s)
6,000
5,000
반복성(μm)
±20
PCB 상단 여유 공간(mm)
25
PCB 하단 여유 공간(mm)
20
컨베이어 높이(mm)
900±50
바코드 판독기
CCD 온라인 감지
바코드 유형
1D, 2D RSS 코드, 숫자, 텍스트, 그래픽
적용 가능한 재료
수지, 고무, 플라스틱 및 종이
수지, 고무, 플라스틱, 종이 및 금속
PCB/기판 두께(mm)
0.2 ~ 6
최소 PCB 크기(mm)
50 × 50
최대 PCB 크기(mm)
단일 컨베이어
：
750(X) x 580(Y) 플리퍼 표준형
：
480(X) x 460(Y) (플리퍼 옵션 포함)
：
510(X) x 460(Y)
단일 컨베이어 마킹 영역(mm)
윗면: 530(X) x 580(Y)
윗면: 500(X) x 580(Y)
윗면: 530(X) x 580(Y)
밑면: 510(X) x 580(Y)
밑면: 480(X) x 580(Y)
밑면: 510(X) x 580(Y)
플리퍼 포함: 480(X) x 450(Y)
이중 컨베이어 마킹 영역(mm)
윗면: 480(가로) x 260(세로)
윗면: 420(가로) x 260(세로)
윗면: 450(가로) x 260(세로)
밑면: 400(가로) x 260(세로)
밑면: 350(가로) x 260(세로)
밑면: 380(가로) x 260(세로)
이중 컨베이어
옵션
자동 Z축 조정
옵션
통합 보드 플리퍼
선택 사항 (듀얼 헤드 옵션과 호환되지 않음)
넓은 시야각 카메라
옵션
인텔리 인식
옵션
고효율 집진기
옵션
이중 레이저 광원(듀얼 헤드, 모델 번호에 DH로 표시됨)
선택 사항 (일체형 보드 플리퍼와 호환되지 않음)
냉각 방식
공랭식
공랭식 / 수랭식
공랭식
전원 공급 장치
220V / 단상 / 50Hz / 8A
기압(바)
6
무게(kg)
약 1000개
치수(mm)
1100(가로)×1,675(세로)×1,535(높이)

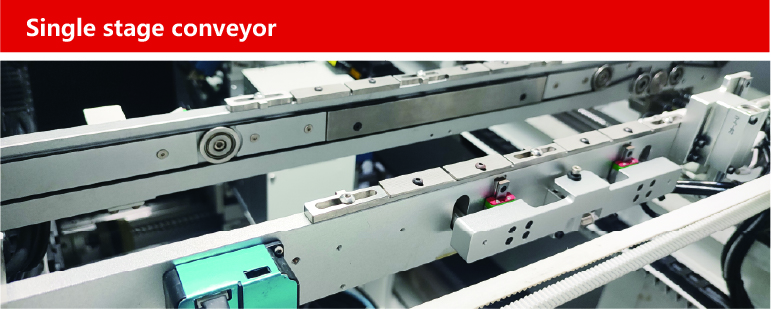

단일 단계 컨베이어

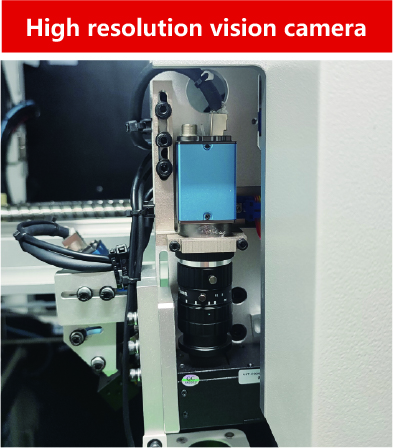

고해상도 비전 카메라

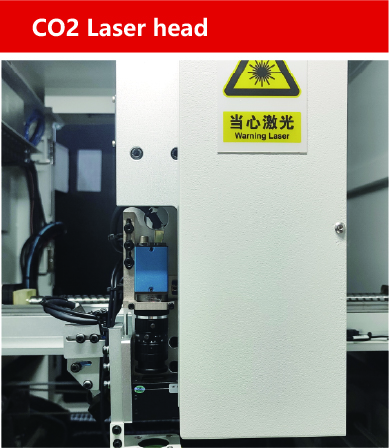

CO 2 레이저 헤드

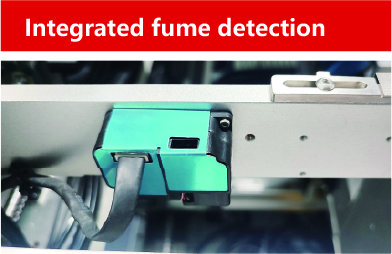

통합 연기 감지

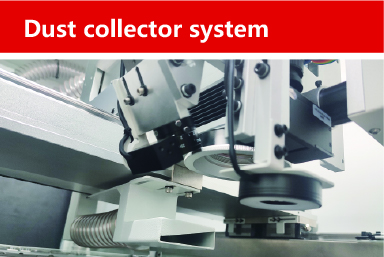

집진 시스템

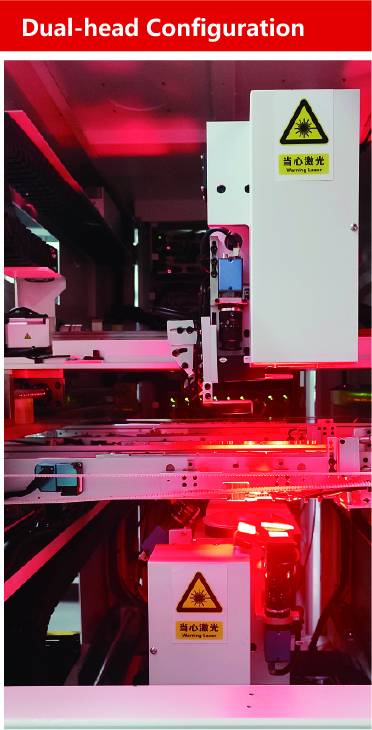

듀얼 헤드 구성
IPv6 네트워크 지원
