N-800A SMT 진공 탈기기
캡슐화그리고등각 코팅전자 제품의 신뢰성 향상을 위해 구현되는 공정에서 기포 결함은 전자 회로의 조기 고장을 유발할 수 있습니다. 캡슐화/컨포멀 코팅 공정에서 기포 결함은 여러 요인에 의해 발생하기 때문에 기포를 제거하는 것은 매우 어려운 작업입니다. 영풀 테크놀로지는 캡슐화 및 컨포멀 코팅 분야에서 오랜 경험을 바탕으로 기포 결함 해결을 위한 솔루션인 N-800A 시리즈를 설계 및 개발했습니다.자동 진공 탈기 시스템.N-800A는 진공 원리를 이용한 인라인 탈기 시스템으로, 기포 결함을 효과적으로 완화하여 다양한 산업 신뢰성 표준을 충족하는 기포 없는 전자 제품 생산을 가능하게 합니다.
â— 생산 라인에 쉽게 통합할 수 있는 인라인 구성
â— 단일 레인-단일 챔버 구성
â— 진공 및 열을 사용하여 가스 제거 완료
â— 조절 가능한 진공 프로파일
â— 최대 PCB 크기 : 500mm x 500mm
â— 작동이 쉽습니다
기술 사양
|
PCB 크기 |
적용 가능한 PCB（mm） |
500 × 500 |
|
상단 클리어런스（mm） |
50 |
|
|
바닥 여유 공간（mm） |
50 |
|
|
최대 PCB 무게（킬로그램） |
3.5 |
|
|
컨베이어 사양 |
컨베이어 폭（mm） |
100~500개 |
|
전송 높이（mm） |
900±20 |
|
|
컨베이어 유형 |
체인 컨베이어
|
|
|
전송 방향 |
왼쪽에서 오른쪽으로 |
|
|
전송 방법 |
사슬 이동 | |
|
전송 시간（mm/초） |
최대 500 |
|
|
스마 |
기준 |
|
|
기능 |
적용 가능한 응용 프로그램 |
언더필 및 컨포멀 코팅 |
|
재료의 점도 |
9,000cps 이하 |
|
|
진공 펌프 성능（m³/h） |
60 |
|
|
최대 진공 레벨（아빠） |
4 |
|
|
일반적인 탈기 사이클 시간（비서） |
40-300 |
|
|
치수 및 제어 |
제어 및 사용자 인터페이스 |
산업용 개인용 컴퓨터 |
|
치수（mm） |
1050（여）1700년（엘）×1500±20（시간） |
|
|
무게（킬로그램） |
1100 |
|
|
전기 요구 사항 |
전압 |
3상, 380V, 50Hz |
|
힘（킬로와트） |
4 |
|
|
옵션 및 액세서리 |
CCD 시각 모니터링 |
옵션으로 사용 가능 |
|
메스 |
옵션으로 사용 가능 |
|
|
열 보조 탈기 |
옵션으로 사용 가능 |
|
|
리턴 컨베이어 아래 |
옵션으로 사용 가능 |
탈기 효과의 그림

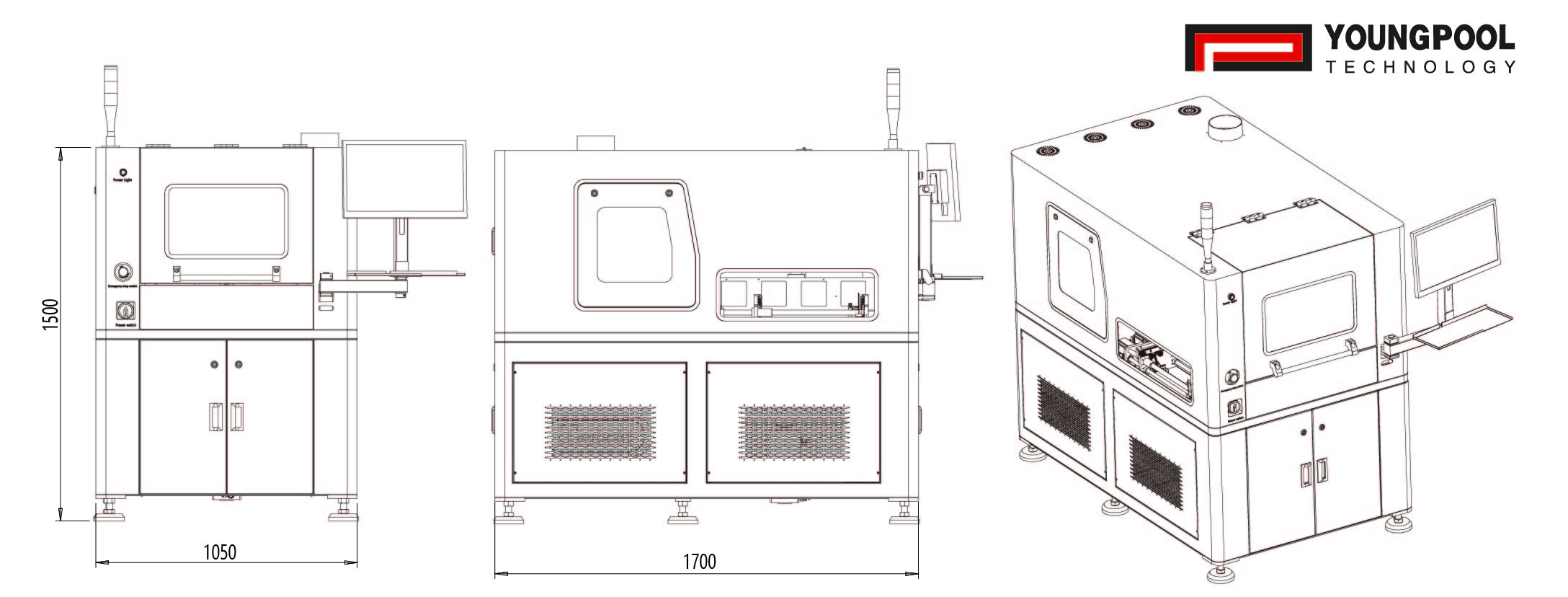

진공 탈기 기계 치수
â— 2024년 2월 출판, 모든 권리 보유
모든 사양은 기술 개발 또는 개선으로 인해 변경될 수 있습니다. 제품 관련 문의는 Youngpool Technonlogy(information@youngpool.com) 또는 지역 담당자에게 문의해 주십시오.
