인라인 레이저 PCB 디패널링 기계
전자 제조 산업의 발전과 함께 PCB 설계는 점점 더 얇고 가벼운 형태로 진화하고 있습니다. 두께 0.8mm 미만의 PCB 출하량이 매년 증가함에 따라 디패널링 공정에 대한 요구 사항도 높아지고 있습니다. 기존의 디패널링 방식으로는 정밀도와 신뢰성에 대한 요구 사항을 더 이상 완벽하게 충족할 수 없게 되었습니다.
고속, 저부하 유연 패널 분리를 구현하기 위해 영풀 테크놀로지는 LD-4 레이저 패널 분리기를 자신 있게 소개합니다.
본 장비는 표준 60W 녹색 레이저를 탑재하여 고속 및 정밀 절단이 가능하며, 인라인 및 오프라인 작동 모드를 모두 지원하여 다양한 생산 환경에 유연하게 적용할 수 있습니다. 또한, 폭이 0.8미터 미만인 컴팩트한 디자인으로 생산 라인 공간을 효율적으로 활용할 수 있습니다.
● 인라인/오프라인 작동 모드를 지원합니다
● 고속 패널 분리를 위한 표준 60W 레이저
● 기계적 스트레스 없이 정밀한 절단
● 절단 정밀도 <0.05mm
● 빛 공해를 제거하는 다층 안전 보호 장치
● 지능형 먼지 제거 시스템
● 그래픽 프로그래밍
● 3단 가이드 레일
● 기계 폭: 0.77미터
기술 사양
모델 번호
LD-4
레이저 타입
표준 사양: 녹색 레이저, 60W, 나노초
최대 제품 크기(mm)
270mm*300mm (고정장치 포함)
최소 제품 크기(mm)
50mm*50mm (고정 장치 포함)
제품 두께(mm)
최대 1.2mm
고정구 두께(mm)
최대 18mm
작동 범위(mm)
200mm*240mm
절단 정밀도(mm)
＜
0.05
레이저 수명
＞
20000시간
절단 방법
검류계 스캐닝
제어 시스템 소프트웨어
통합 비전, 레이저 및 모션 제어
전원 공급 장치
220V/50Hz/4KVA
공기압
5kgf/cm²
운영 환경
15℃~35℃
무게(kg)
800
치수(mm)
770(가로) x 1520.5(세로) x 1700(높이)

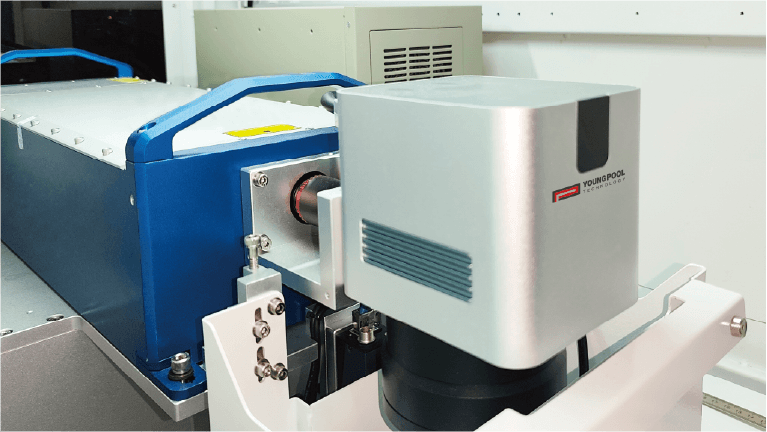

선택 사항: UV 레이저, 30W, 나노초

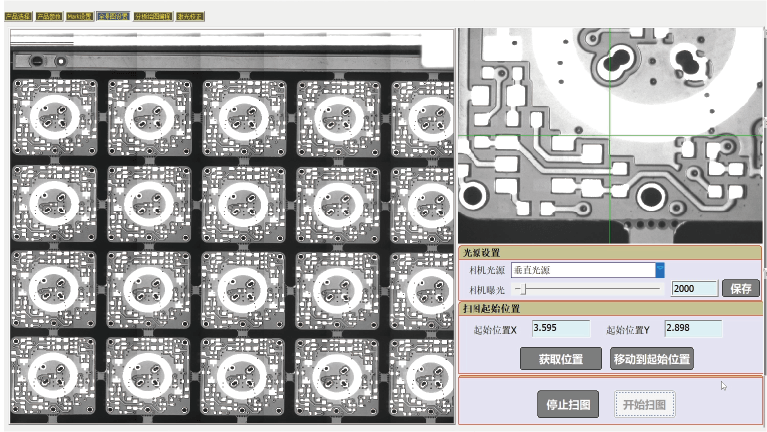

이미지 프로그래밍을 이용한 원클릭 스캔

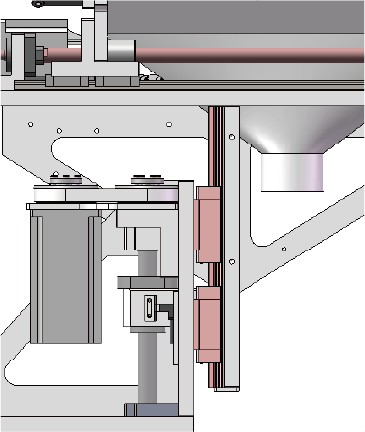

높이 조절이 가능한 프로그래밍 가능한 Z축

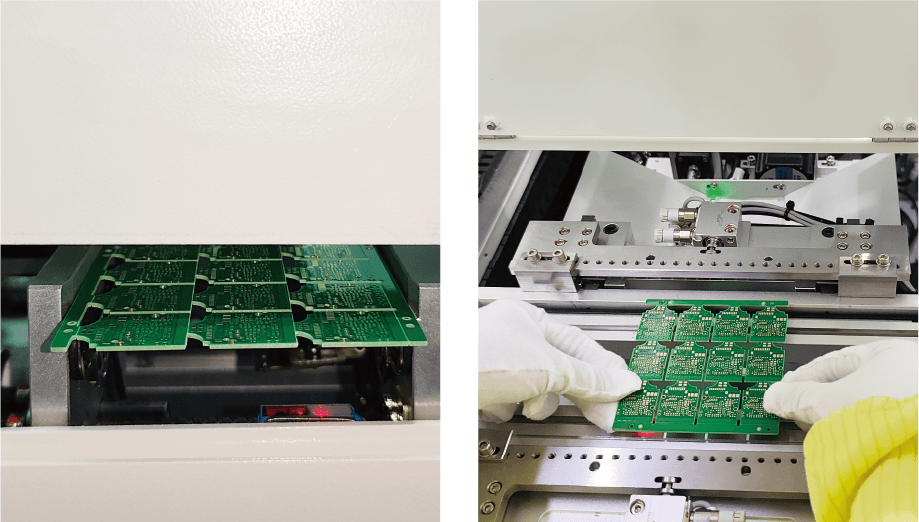

인라인 및 오프라인 작동 모드를 모두 지원합니다.

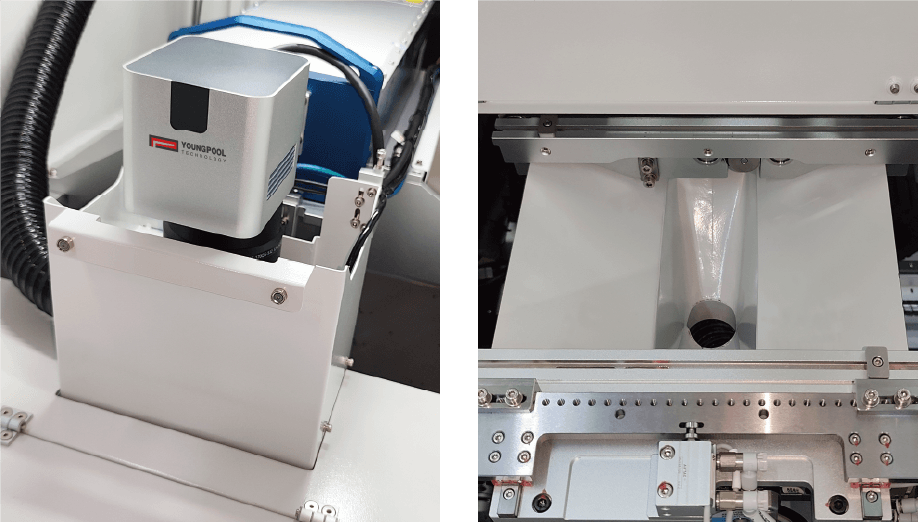

고효율 집진 시스템

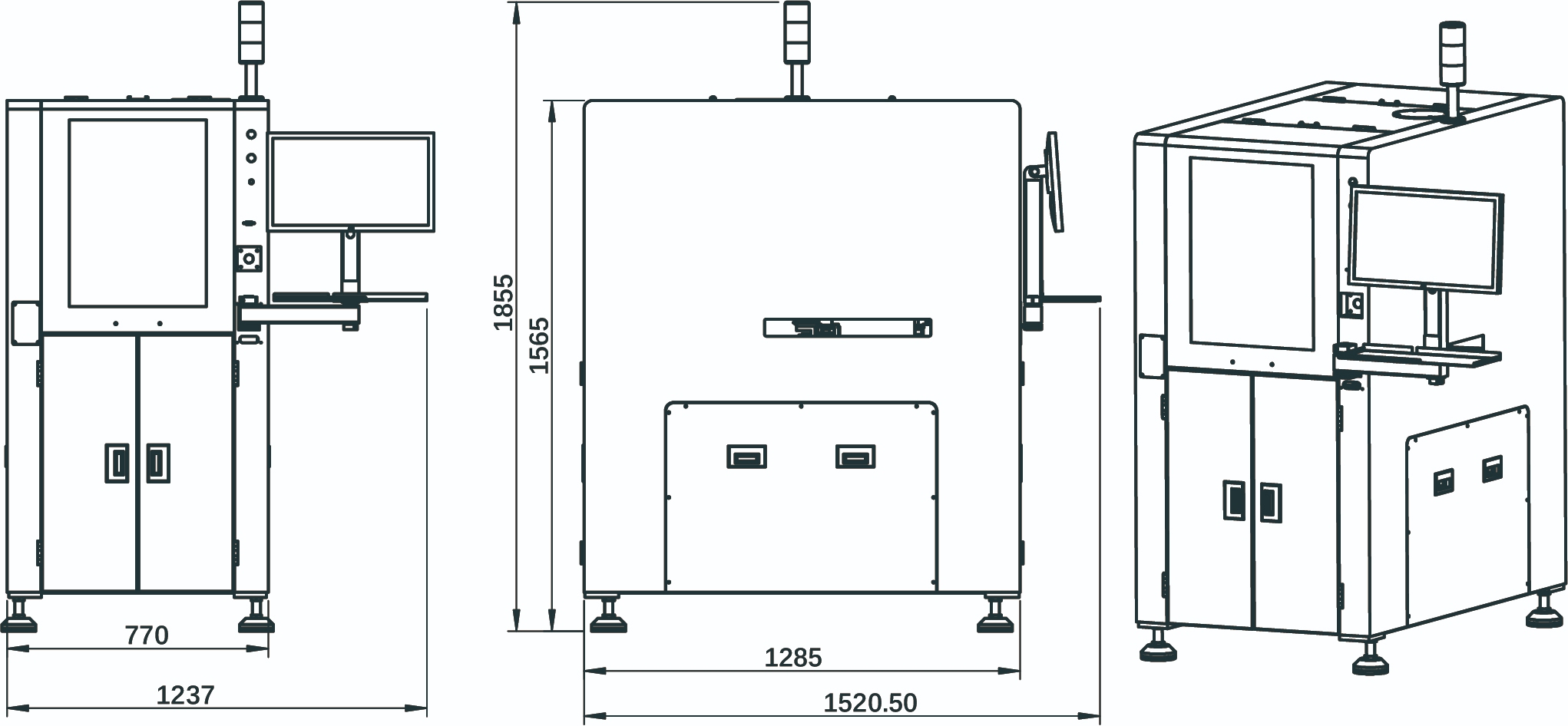

치수
IPv6 네트워크 지원
