L-4 자동 SMT 접합기
모든 SMT 공정은 수년에 걸쳐 발전해 왔지만, 부품 릴 접합 공정은 예외입니다. 효율성 향상, 고품질 접합, 잘못된 부품 접합 제로화라는 문제는 제대로 해결되지 못했고, 종종 간과되고 있습니다.
YoungPool Technology의 높은 평가를 받고 있는 L-4 지능형 스플라이싱 장비는 모든 요구 사항을 완벽하게 충족합니다! 고객의 MES 통합 기능을 만족시킬 뿐만 아니라, 높은 정확도, 안정성 및 신뢰성을 바탕으로 조작이 간편합니다. L4는 매우 짧은 스플라이싱 주기, 탁월한 LCR 검증 기능, 그리고 모든 브랜드의 배치 장비 피더와 호환되는 매우 높은 FPY(Full Product Yield)를 자랑하며, 오늘날 SMT 전자 제조 산업에 필수적인 지능형 장비입니다.
● 8mm 부품 테이프 폭을 지원합니다.
● 지원 부품 테이프 두께는 0.25~1.25mm입니다.
● 최대 2.5mm의 깊은 포켓을 지원합니다.
● 최대 98%의 탁월한 FPY
● 지능형 비전 시스템이 기본 사양으로 제공됩니다.
● 커패시터 및 저항에 대한 선택적 LCR 검증
● LCR 검증을 위한 독립적인 X/Y/Z축 설계
● 0.10.05인치부터 부품 크기에 맞게 자동 조정되는 LCR 측정 프로브
● 사전 절단 스테이션 및 부품 피치 검증 기능을 갖춘 자동 빈 포켓 감지
● 완전 충전 시 최대 12~16시간 연속 작동 가능
● Wi-Fi 또는 직접 네트워크 포트를 통한 연결 기능을 갖춘 MES 통합
기술 사양
|
테이프 접합 체계 |
X축 반복성 ( mm ) |
±0.01 |
|
Y축 반복성 ( mm ) |
±0.02 |
|
|
테이프의 위치 정확도 ( mm ) |
±0.2 |
|
|
정보 구성 요소 테이프 |
부품 테이프 폭 ( mm ) |
8 |
|
구성 요소 피치 ( mm ) |
2/4 |
|
|
부품 포켓 최대 너비 ( mm ) |
4.1 |
|
|
부품 테이프 두께 ( mm ) |
종이 0.25~1.25, 엠보싱 테이프 0.25~2.5
|
|
|
컨베이어 시스템 |
컨베이어 높이 ( mm ) |
930±15 |
|
되감기 장치 |
되감기 암 |
기본 사양은 되감기 암 1개이며, 옵션 사양으로 되감기 암 2개를 선택할 수 있습니다. |
|
릴 사이즈 ( mm ) |
최대 직경 380 ， 선택 사항 Ø500 |
|
|
최대 하중 ( kg ) |
최대 20 |
|
|
디코딩 모드 |
되감기 암에 바코드 카메라가 부착됩니다.
|
선택 과목 |
|
|
|
|
|
접합률 |
주기 시간(초) |
≤7S ( LCR 테스트 시간 및 수동 급지 시간은 제외 ) |
|
접합 용량 |
FPY 스플라이싱 |
98% |
|
접합 간격 ( mm ) |
0.1±25% |
|
|
구성 요소 테이프 길이 최소값 ( mm ) |
140 |
|
|
소프트웨어 제어 |
자동 부품 피치 식별 |
기준 |
|
구성 요소 크기 비교 |
기준 |
|
|
BOM 가져오기 마법사 |
기준 |
|
|
OCR |
선택 과목 |
|
|
LCR |
측정 정확도 |
±0.05% |
|
측정 범위 |
엘 ： 0μH-1000H ， 기음 ： 0pF-20mF ， 아르 자형 ： 0Ω-20MΩ |
|
|
측정 방법 |
양측 측정값 |
|
|
시험 합격률 |
95% ( 01005 구성 요소 ) |
|
|
전기 |
전원 공급 모드 |
24V DC 50Ah 리튬 배터리 |
|
배터리 사용 시간(완충 시) ( 시간 ) |
12-16 |
|
|
힘 ( W ) |
최대 120 |
|
|
시설 요구 사항 |
무게 ( 킬로그램 ) |
87 |
|
기준 치수 ( mm ) |
540(가로) × 517(세로) × 1455(높이) |
|
|
기타 구성 선택 사항입니다 |
MES 맞춤 설정, 바코드 프린터, 부품 릴 정지 기능, 회전 속도 센서 기능, 되감기 암 오류 방지 기능, 레이저 높이 측정 기능, 자동 복귀 장치, 직접 전원 공급, 무선 충전, 모션 플랫폼, 중량 모션 플랫폼. |
|

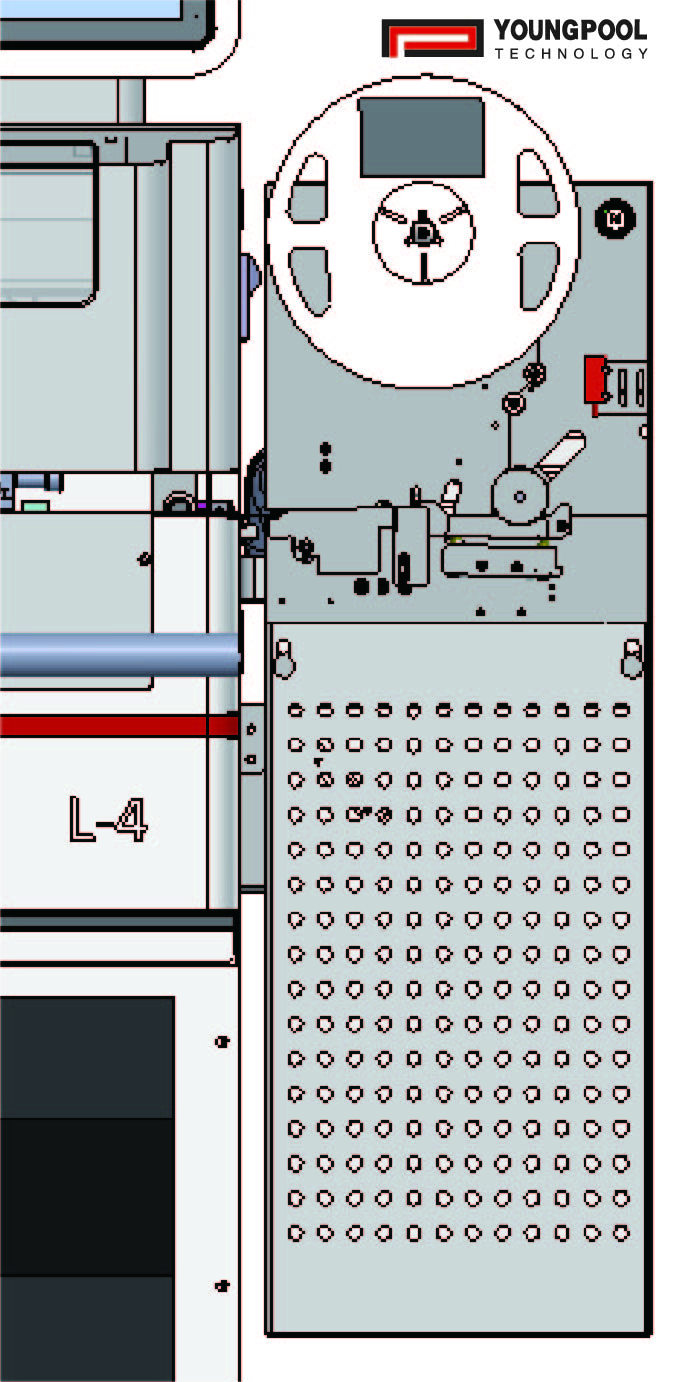

자동 접합 시스템 그림

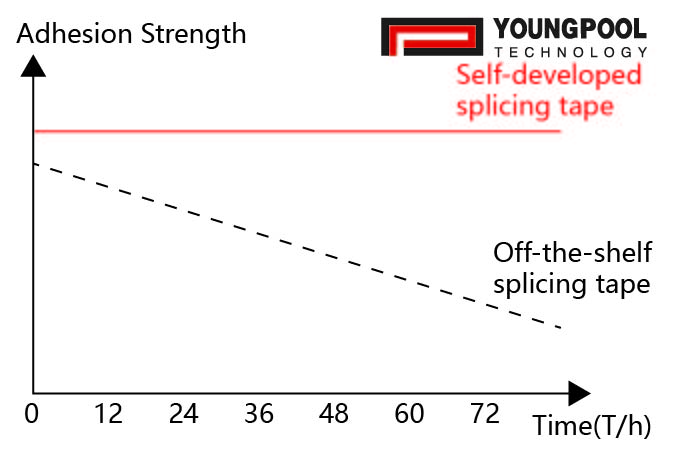

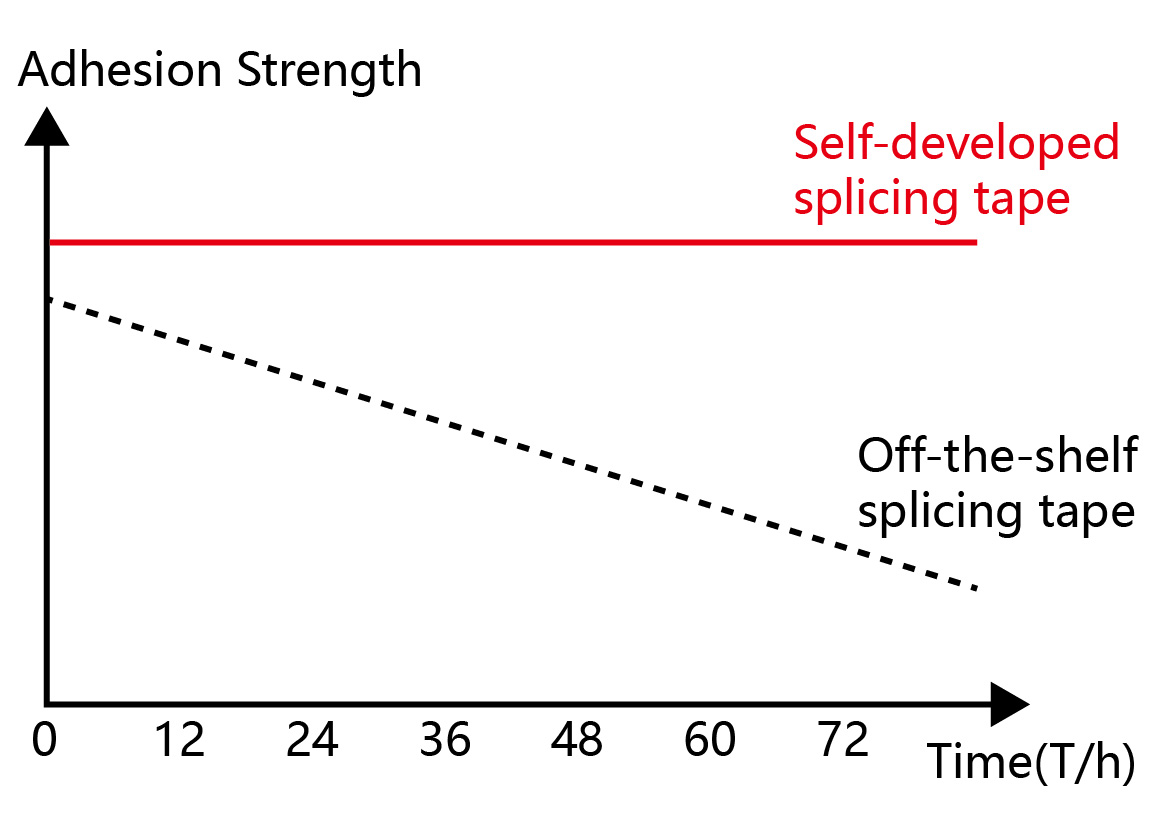

[테이프 특성]
[부품 크기 인식]

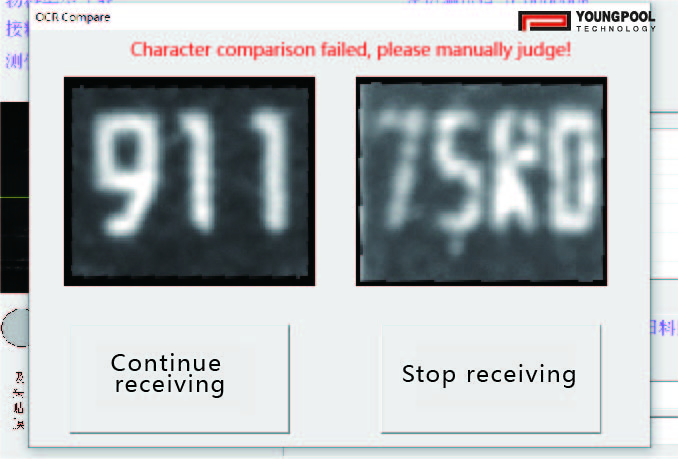

[OCR]
[독립 모션 디자인: 비전 시스템]

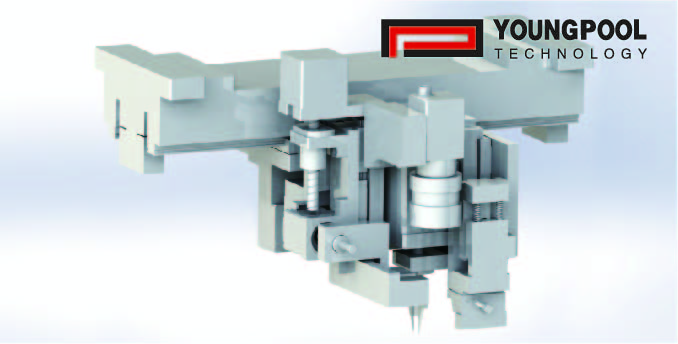

LCR 측정 장치, 테이프 접합 장치.]

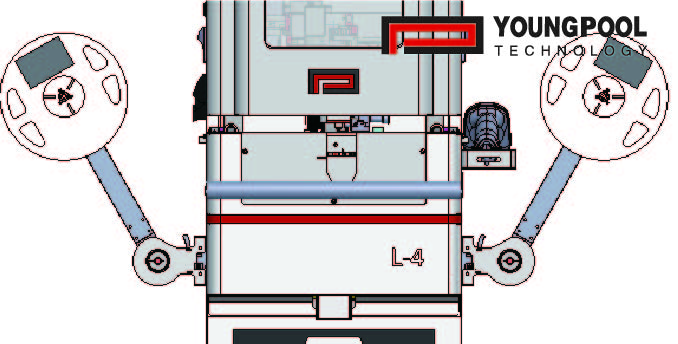

[듀얼 리와인딩] 무기]
[자동 릴 역회전 장치]

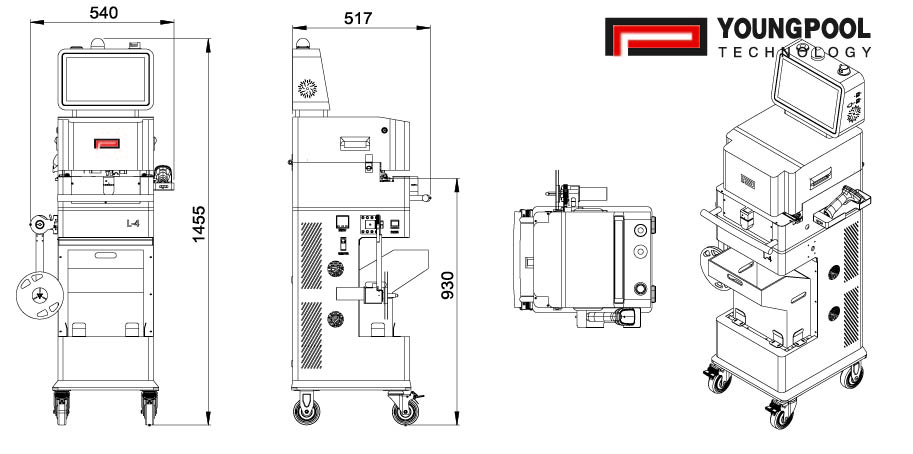

접합기 크기
● 출판일: 2월 202 4 모든 권리 보유
