전자 제품이 더욱 얇은 프로파일, 소형화, 고집적화 방향으로 계속 발전함에 따라 PCB 역시 점차 정밀해지고 경량화되고 있습니다. 특히 소비재 가전, 통신 장비 및 다양한 고밀도 전자 제품의 제조 과정에서 PCB 두께가 지속적으로 감소하여 일부 기판은 두께가 0.8 mm 미만에 달하기도 합니다. 기존 기판과 비교하여 얇고 가벼운 PCB는 일반적으로 기계적 강도가 낮아, 후속 공정 중 공정 응력 제어 및 가공 정밀도에 더 높은 수준을 요구합니다. 가공 응력의 영향을 보다 적절히 제어하면서 PCB를 효과적으로 분할하는 방법은 전자 제조업체들의 중요한 관심사로 자리 잡았습니다.

새로운 공정 요구사항에 직면한 전통적인 분할(Depaneling) 방식

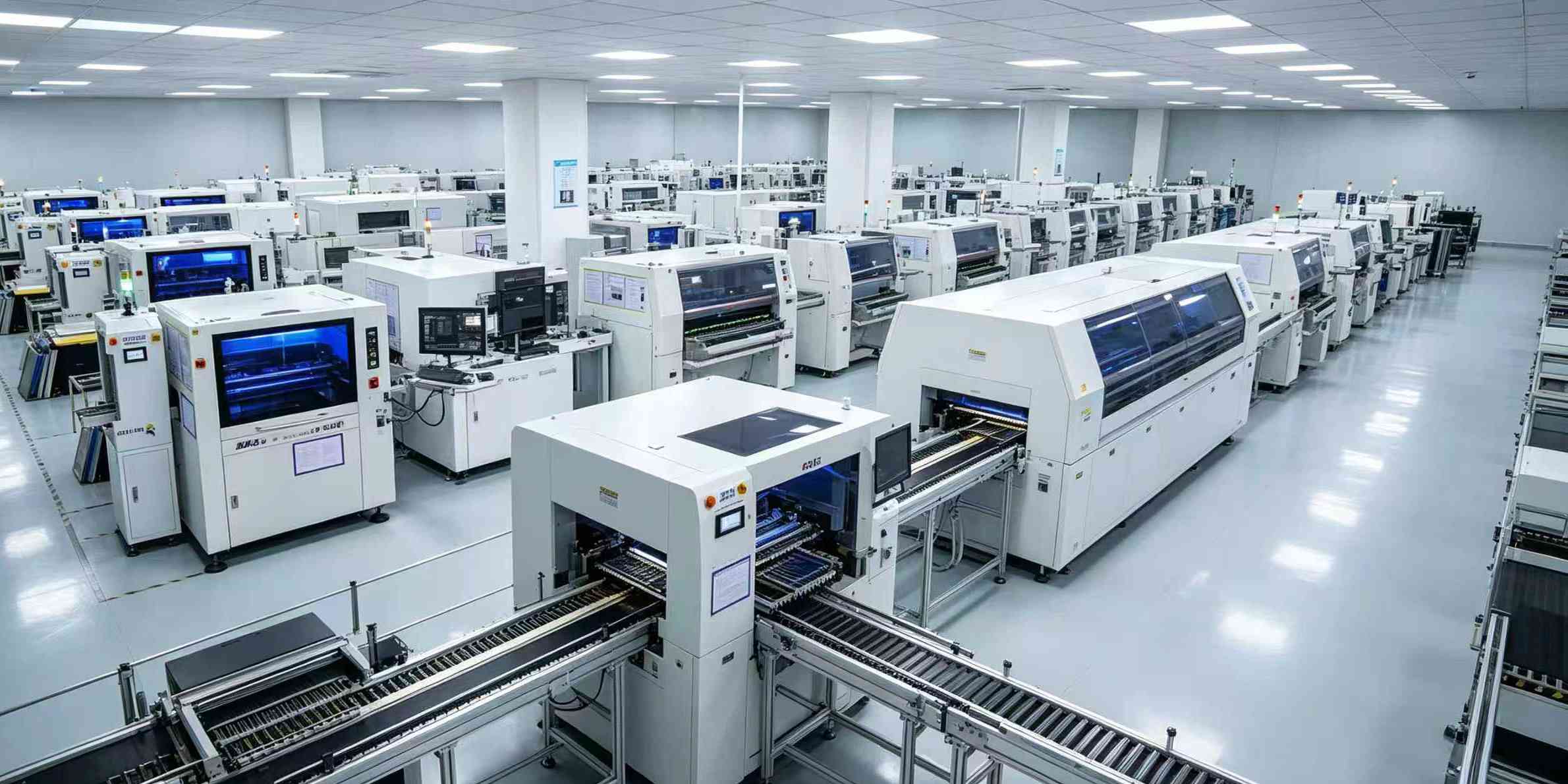

SMT 조립, 납땜 및 기타 공정이 완료된 후, 개별 PCB를 패널에서 분리해야 합니다. 현재 다양한 생산 현장에서는 여전히 수동 꺾기 및 라우터 분할 방식이 사용되고 있습니다. 그러나 PCB 구조가 더욱 복잡해지고 전자 제품에서 요구하는 정밀도가 높아짐에 따라, 전통적인 분할 방식은 새로운 공정 과제에 직면하고 있습니다.

수동 꺾기를 예로 들면, 작업자가 연결 부위에 외력을 가하여 PCB를 분리합니다. 이 과정에서 발생하는 기계적 응력은 일관되게 유지하기 어려울 수 있습니다. 더 얇은 PCB나 기계적 응력에 특히 민감한 기판의 경우, 기판 변형이나 납땜 부위 응력의 위험이 증가할 수 있습니다. 동시에 수동 작업은 작업자의 숙련도에 어느 정도 의존하므로, 양산 시 분할 품질의 일관성을 확보하는 것이 추가적인 고려사항이 됩니다.

전통적인 기계식 분할은 주로 날(blade), 라우터 비트 및 기타 기계 도구에 의존합니다. 이러한 방식은 특정 제품의 분할 요구사항을 충족할 수 있지만, 기계적 가공에는 본질적으로 접촉력이 수반되며 공구 마모 및 가공 경로의 제한과 같은 요인이 존재합니다. PCB가 점차 얇아지고 부품 배치가 점점 더 조밀해짐에 따라 제조업체들은 단순히 “분할 공정을 완료하는 것”에만 집중하지 않습니다. 그 대신 분할 정밀도, 가공 응력 및 공정 적응성에 더 큰 주목을 하고 있습니다.

이러한 업계 배경 속에서 비접촉식 레이저 가공 기술이 PCB 분할 응용 분야에 점차 도입되었습니다. 재료 가공에 레이저 빔을 사용함으로써 기존 절삭 공구와 PCB 간의 직접적인 접촉으로 인한 기계적 힘을 줄일 수 있어, 얇은 PCB 및 정밀 PCBA를 위한 새로운 분할 공정 대안을 제공합니다.

Youngpool Technology의 지능형 비접촉식 레이저 분할 솔루션

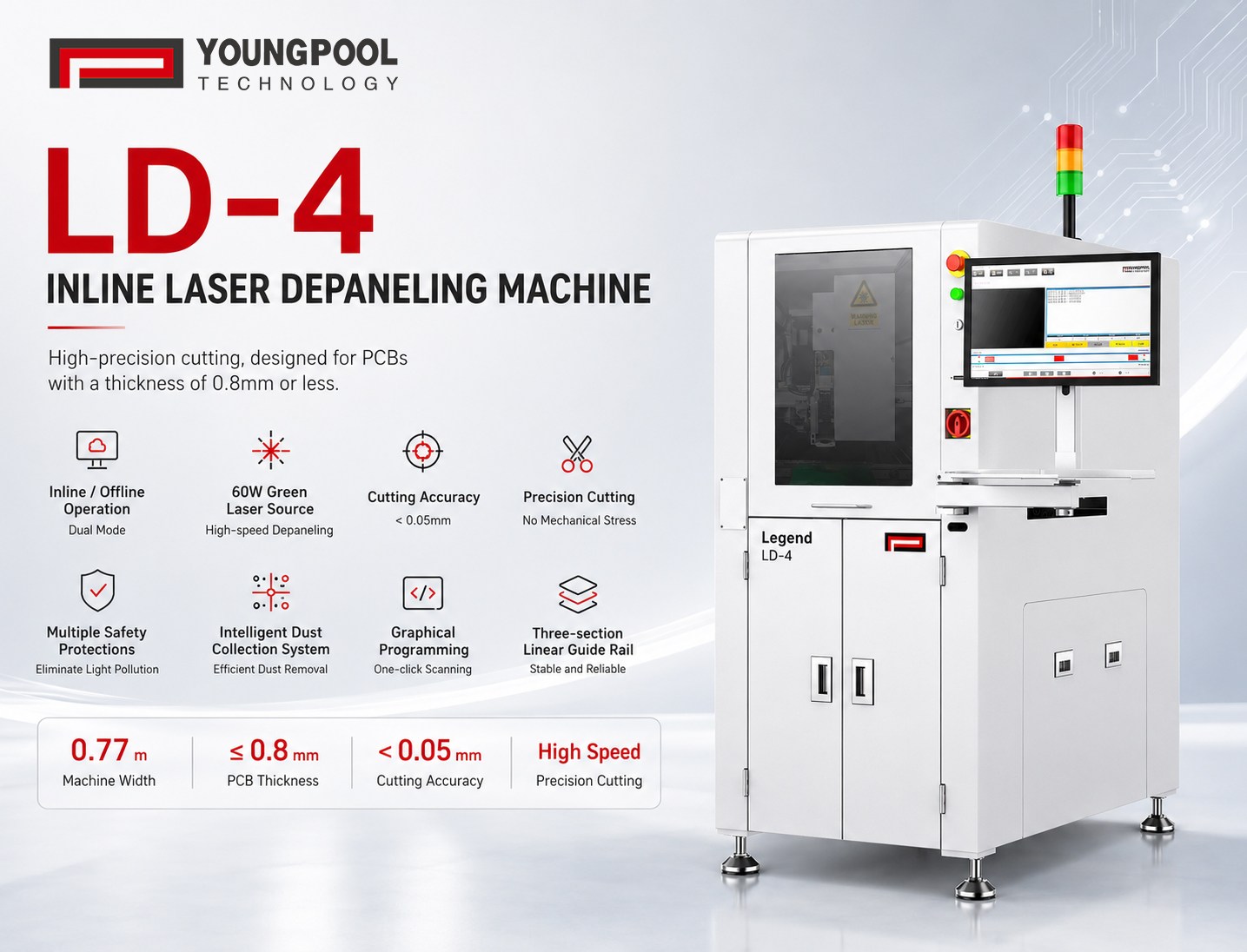

전자 제조 산업의 정밀 분할 수요 증가에 대응하기 위해 Youngpool Technology는 LD-4 Laser Depaneling Machine을 자체 개발하여 PCB 및 PCBA 분할을 위한 고속, 저응력, 유연한 가공 솔루션을 제공합니다.

LD-4 Laser Depaneling Machine은 비접촉식 레이저 가공 방식을 채택하고 있습니다. 60W 그린 나노초 레이저와 갈바노미터 스캐닝 기술을 기본으로 탑재하여 0.05 mm 미만의 절단 정밀도를 실현합니다. 가공 중 레이저는 mechanical tool을 통한 외력 가함 없이 지정된 재료 영역에 직접 작용하여 분리하므로, 분할 공정 동안 PCB에 가해지는 기계적 응력의 영향을 줄여줍니다. 얇고 구조적으로 복잡한 PCB 제품의 경우, 이 가공 방식은 한층 정교한 분할 솔루션을 제공합니다.

기본 60W 그린 나노초 레이저 외에도 LD-4에는 30W UV 나노초 레이저를 옵션으로 탑재할 수 있어, 제조업체가 다양한 PCB 재료와 실제 가공 요구사항에 맞춰 적절한 구성을 선택할 수 있습니다. 이 장비는 지그(fixture)를 포함해 최대 270 mm × 300 mm의 제품 크기와 최대 1.2 mm의 제품 두께를 지원하여, 다양한 사양의 제품 가공 요구사항을 수용할 수 있습니다.

Youngpool Technology LD-4 Laser Depaneling Machine의 적용 가치

분할 장비가 실제 생산에 효과적으로 기여할 수 있는지 여부는 가공 능력뿐만 아니라 다양한 생산 모드에 대한 적응성에 의해서도 결정됩니다.

LD-4 Laser Depaneling Machine은 인라인(online) 및 오프라인(offline) 작동 모드를 모두 지원합니다. 고도로 자동화된 생산 라인의 경우, 생산 라인 계획에 따라 인라인으로 장비를 통합할 수 있습니다. 제품 종류가 다양하고 보다 유연한 생산 요구사항이 존재하는 응용 분야에서는 오프라인 모드로 독립 작동할 수도 있습니다. 이러한 듀얼 모드 설계는 다양한 규모와 생산 템포를 가진 전자 제조업체에 뛰어난 적용 유연성을 제공합니다.

제품 교체 및 가공 프로그래밍을 위해 LD-4는 비전, 레이저 및 모션 제어 시스템을 통합하여 원클릭 이미지 스캐닝 및 그래픽 프로그래밍을 지원합니다. 복잡한 파라미터 설정이 필요한 전통적인 가공 방식과 비교하여, 한층 직관적인 그래픽 인터페이스는 제품 전환 시 프로그램 설정 난이도를 낮춰주므로 다양한 사양의 PCB 생산 요구에 더욱 잘 적응할 수 있도록 돕습니다.

한편, 레이저 가공 중 발생할 수 있는 분진을 처리하기 위해 LD-4 Laser Depaneling Machine에는 가공 환경 관리를 돕는 지능형 분진 제거 시스템과 고효율 집진 장치가 유닛으로 탑재되어 있습니다. 또한 레이저 관련 광선 노출이 현장 작업 환경에 미치는 영향을 줄이기 위해 다중 안전 보호 조치가 적용되어 있습니다. 프로그램 제어가 가능한 Z축 설계는 가공 높이 조절을 지원하여 다양한 제품 및 지그 구성에 대한 적응성을 한층 높여줍니다.

전자 제조 시설의 생산 현장 공간이 점차 제한됨에 따라, 장비 크기 역시 생산 기획의 중요한 요소가 되었습니다. 전체 너비가 0.77m에 불과한 LD-4는 생산 라인 점유 면적을 최소화하면서 레이저 가공, 비전, 모션 제어 및 집진 기능을 통합하여 라인 레이아웃에 우수한 유연성을 제공합니다.

PCB가 계속해서 더 얇고 정밀한 디자인으로 발전함에 따라 분할 공정도 이에 맞추어 진화해야 합니다. 수동 분할 및 기계식 분할부터 비접촉식 레이저 가공에 이르기까지, 다양한 기술이 서로 다른 제품 요구사항과 응용 시나리오에 맞춰 활용되고 있습니다.

Youngpool Technology는 전자 제조의 실무 공정 요구사항에 지속적으로 집중하고 있습니다. 60W 그린 나노초 레이저, 고정밀 갈바노미터 스캐닝, 듀얼 인라인/오프라인 작동 모드 및 지능형 보조 기능을 기반으로 설계된 LD-4 Laser Depaneling Machine은 정밀 PCB 및 PCBA 분할을 위한 새로운 공정 대안을 제공합니다.

앞으로도 Youngpool Technology는 전자 제조의 자동화 및 지능화 개발 수요에 계속해서 집중할 것입니다. 실제 현장의 생산 요구사항을 보다 잘 충족하도록 설계된 장비와 솔루션을 통해, 전자 제조업체들이 공정 적응성을 향상시키고 전자 제조를 한층 단순화할 수 있도록 지원하고자 합니다.
