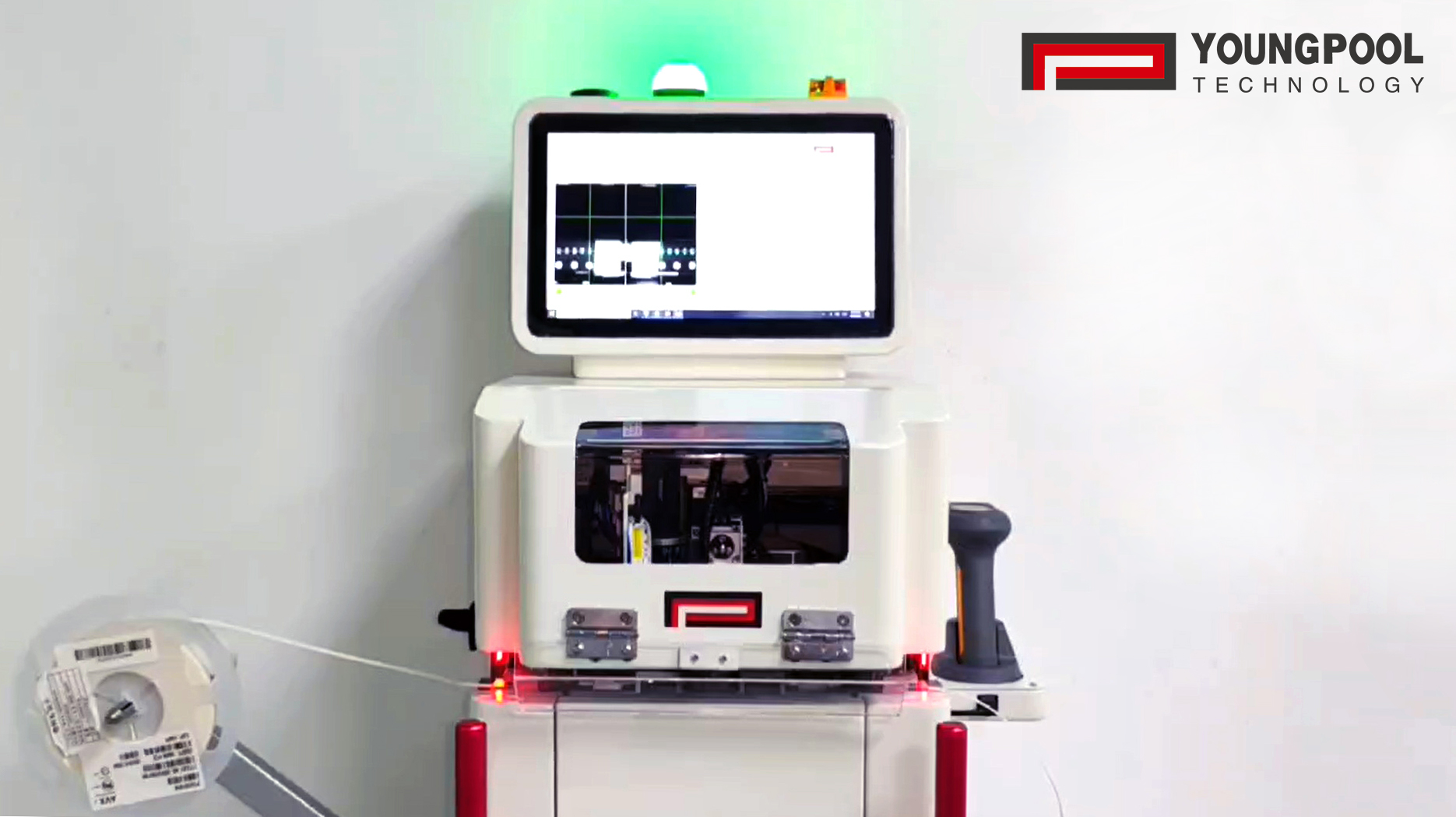

SMT 접합 공정에서 기존 방식은 캐리어 테이프의 물리적 연결에서 멈추는 경우가 많으며, 부품 자체의 품질 매개변수는 배치 또는 테스트 단계에서만 나중에 확인할 수 있습니다. 영풀 기술 LCR 측정 시스템(옵션 사양)을 장착한 L-900 자동 접합기는 품질 관리를 생산 공정 상류로 이동시킵니다. — 핵심 기반은 정밀하게 설계된 X, Y, Z축 독립 모션 시스템으로, 이를 통해 매우 정확한 측정 및 제어가 가능합니다.

L-900 자동 접합기 ' 측정 시스템은 정밀한 X축 및 Y축 움직임을 활용하여 프로브가 테스트 대상 부품의 두 패드 중심에 정확하게 정렬되도록 함으로써 높은 반복 위치 정확도를 달성합니다. ± 0.01mm. 이러한 정밀도는 01005처럼 작은 부품을 다룰 때 필수적입니다. 아주 미세한 정렬 불량이라도 측정 오류로 이어질 수 있기 때문입니다. 독립적으로 제어되는 Z축은 이러한 정밀도를 더욱 향상시켜 줍니다. “ 촉각 지능 " 이러한 방식은 프로브가 단순히 부품을 누르는 대신 Z축을 이용하여 조절 가능한 힘과 스트로크로 제어된 접촉을 하도록 합니다. 이러한 부드러운 접촉 방식은 과도한 압력으로 인한 미세 부품의 손상이나 변위를 방지하는 동시에 안정적이고 신뢰할 수 있는 테스트 연결을 보장합니다.

이 3축 연동 설계는 탁월한 테스트 유연성을 제공합니다. 시스템은 다양한 부품 크기와 테이프 피치에 따라 테스트 경로 및 접촉 전략을 동적으로 조정하여 적응형 테스트를 구현할 수 있습니다. “ 프로브 형태 변형 " 정밀한 측정을 위해 사용됩니다. 그 결과, 다음과 같은 측정 정확도를 제공합니다. ± 0.05%, 0부터 인덕턴스 지원 μ H ~ 1000 H, 정전 용량 0 pF ~ 20 mF, 저항 0 ~ Ω 20M까지 Ω 실제 생산 과정에서 이는 접합 단계에서 불량 자재를 식별하고 걸러낼 수 있어 불량 부품이 후속 공정에 유입되는 것을 방지할 수 있음을 의미합니다. 이 시스템은 01005 부품에 대해 최대 95%의 합격률을 달성하여 안정적이고 정밀한 품질 검사 능력을 입증합니다.

L-900 자동 접합기 ' s LCR 측정 시스템은 핵심 원칙을 구현합니다. 진정한 정밀도는 모든 축에 걸친 정밀 제어와 조화로운 움직임에서 비롯됩니다. 기존의 접합 도구를 훨씬 뛰어넘어, 접합 공정 내에 완벽한 기능을 갖춘 정밀 측정 스테이션을 직접 통합합니다. — 첨단 지능형 최전선 품질 장벽을 구축합니다. SMT 생산 선.
